隨著建筑消防安全系統的不斷發展,火災報警系統的互聯互通性、標準化以及設備兼容性成為工程設計、采購與維護中的重要議題。海灣生產的消防電話插孔接口 TS-GSTN604(以下簡稱 TS-GSTN604)作為建筑內用于消防電話或?qū)χv設備接入的重要配件,其兼容性問題常常被項目管理者、系統集成商以及維保人員所關注。本文將從產品定位、技術規范、接口標準、兼容性判斷方法、實際接線與適配方案、施工與維保建議等方面展開分析,旨在為工程實踐提供可操作的參考與判斷依據。

一、產品定位與功能概述

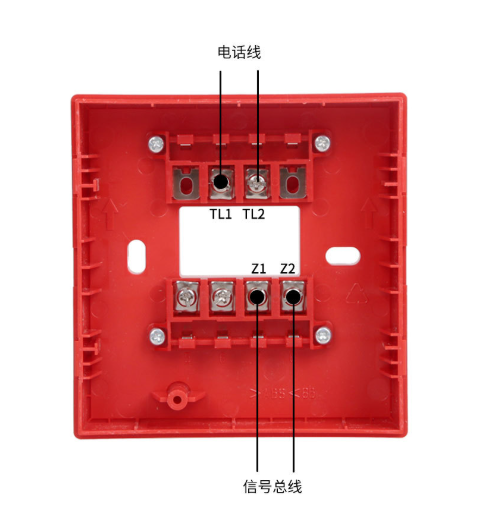

TS-GSTN604 通常被標注為消防電話或?qū)χv系統的插孔接口模塊,其作用在于為消防中控室與樓內各點位的電話插孔、對講分機或音頻設備之間提供物理連接和結構化接入。該類產品在系統中屬被動型或半主動型配件,主要負責信號引導、端子分發、機械固定與接線標識等功能。理解其定位,有助于判斷“是否只能連接本品牌插孔”的問題:若產品功能主要為標準化的物理端接與傳輸,則理論上兼容性取決于電氣與機械接口標準而非品牌歸屬。
二、技術規范與標準接口考量
判斷 TS-GSTN604 是否只能接“海灣自己的電話插孔”,需從以下技術層面核查:
電氣特性
傳輸信號類型:消防電話/對講系統通常傳輸?shù)氖悄M音頻信號、直流供電、或基于專用總線的數字通信。需明確 TS-GSTN604 的信號類型:是否為純模擬音頻(如話筒/耳機電平)、是否包含電源線、是否有數據/控制線(如 RS-485、CAN、私有協議等)。
額定電壓與電流:插孔及端子對供電線的耐受能力、保護配置(如保險絲、限流)是否與其他品牌設備相匹配。
接地與屏蔽要求:音頻線路常需屏蔽線及地線連接方式,若 TS-GSTN604 的接地/屏蔽實現與其他品牌不同,可能影響噪聲抑制與可靠性。
信號接口與接線定義(針腳定義)
標準化針腳定義:若 TS-GSTN604 遵循 或行業標準(如 GB/T、消防行業標準)或常見的電話插孔接線定義(例如 RJ11/RJ12、歐式插座或?qū)S盟男?、六芯接線端),則大概率可以與其他品牌設備互連。
私有針腳映射:若海灣定義了專用的針腳映射或在插孔上增加了特殊的檢測/鑒權線路(例如閉合檢測、電子識別線),那么未經適配,非海灣插孔可能不能正確工作。
機械接口與物理形態
插孔的物理類型:常見有模塊化電話插座(RJ 系列)、XLR、航空插頭、專用面板插座等。若 TS-GSTN604 采用標準化插孔/端子,機械兼容性問題較小;若采用定制插座則需匹配同款插頭或轉接器。
安裝尺寸與面板配合:面板開孔及安裝螺絲位置是否與其它廠家通用,影響替代與互換的便利性。
協議與控制邏輯
智能化功能:若設備除了單純音頻傳輸外,還實現有呼叫信號、優先級控制、線路檢測或與主機的握手協議,則需明確這些控制信號是否采用開放標準或?qū)S袇f(xié)議。
三、實際兼容性判斷方法
在工程實踐中,可按下列步驟判斷 TS-GSTN604 與非海灣插孔的兼容性:
獲取產品資料
查閱 TS-GSTN604 的技術手冊、接線圖、針腳定義和電氣參數。廠家資料通常會注明兼容的外設類型與注意事項。
對比接線定義
將 TS-GSTN604 的端子/插孔針腳與目標插孔(非海灣品牌)逐項對比,確認:音頻線(話筒、揚聲器)、電源線、控制線(呼叫、開關量)是否對應。
測試信號與功能
在受控環境下進行通斷測試與音頻傳輸測試。通過示波器或多用表檢測信號電平、直流偏置、電阻等,確認電氣特性一致或在可接受范圍。
進行呼叫、應答、雙向通話、優先中斷等功能測試,觀察是否存在異常行為或不穩定。
記錄異常與風險評估
若發現電壓、電流或信號電平不匹配,應避免直接連接并評估可能損壞設備或引發報警故障的風險。
四、常見兼容性場景與對策
完全兼容(更佳 情況)
若 TS-GSTN604 使用標準化插座(如 RJ11)并遵循行業通用接線,通??芍苯咏尤肫渌麖S家的電話插孔,通話與基本控制功能正常。此時僅需按接線圖正確連接即可。
機械兼容但電氣/邏輯需適配
若物理接口一致但某些控制線或檢測線存在差異,可通過中間接線盒或適配器重新映射針腳,或在線路中增加隔離/耦合元件(如音頻變壓器、光耦、繼電器)以實現電氣隔離與電平匹配。
協議或智能檢測不兼容
若海灣系統在插孔層面有鑒別、握手或特殊邏輯(用于識別終端類型或?qū)崿F(xiàn)優先級),則非海灣插孔即使機械接入也可能無法實現全部功能。此類情況通常需廠家提供的配套插孔或通過定制網關/協議轉換器解決。
禁止直接接入(存在風險)
若兩者電氣規格差異較大(例如一方帶有高電壓檢測、另一方為低電平信號),直接對接可能導致設備損壞或引發誤報。需采用隔離器或更換為兼容設備。
五、工程實踐建議
優先查證產品手冊與廠家說明書,尤其是接線圖與兼容性聲明。
若項目對互換性有要求,采購前明確設備選型并要求廠家提供兼容性聲明或第三方測試報告。
在現場接線前進行離線測試,必要時使用隔離變壓器、聲級調節器或信號耦合器以保護主機與終端設備。
對于關鍵消防系統,盡量采用經過認證的、系統集成廠商推薦的終端與配件,避免使用未經驗證的混插方案。
若需混用不同品牌產品,應與原廠技術支持聯系,確認是否支持互聯或是否提供匹配的適配器/固件升級方案。
在維保與驗收階段,增加功能性測試(包括通話測試、覆蓋率、呼叫可靠性與緊急情況下的優先控制)以確保聯調后的系統滿足消防設計規范與使用需求。
